exERD - 데이터베이스에서 데이터를 가져와서 ERD 생성하기



exERD 프로젝트 생성

• exERD 실행

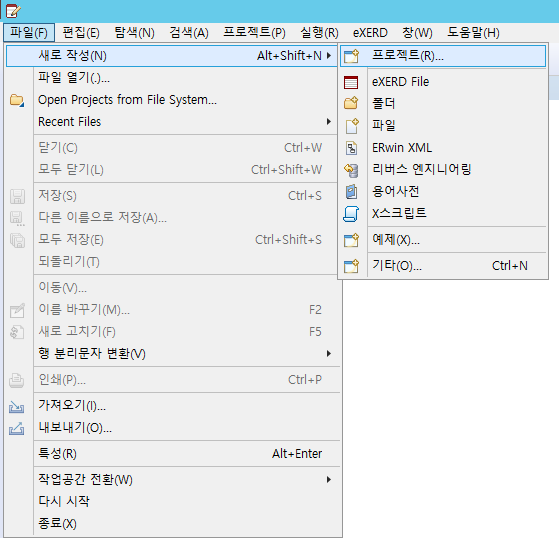

• 파일 - 새로 작성 - 프로젝트

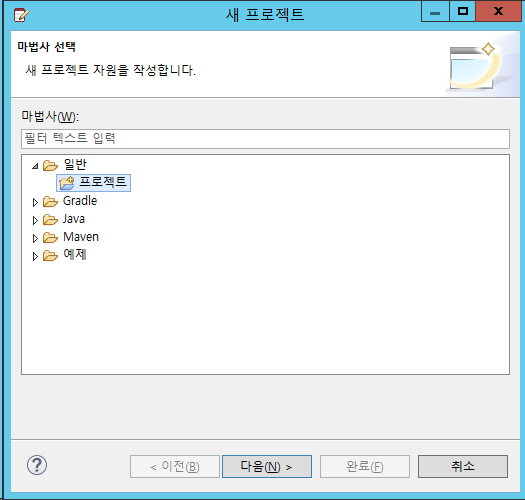

• 일반 - 프로젝트

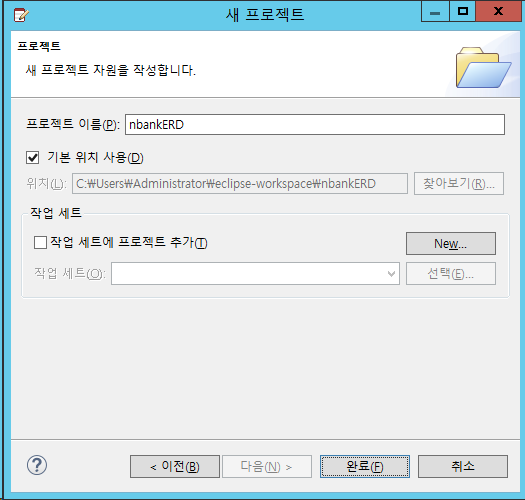

• 프로젝트 이름 정의 - 완료

---

데이터베이스를 연결하여 ERD 생성 (리버스엔지니어링)

• 파일 - 새로 작성 - 리버스 엔지니어링

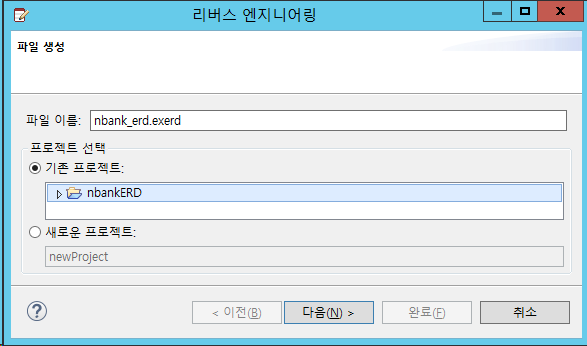

• 파일 이름 정의
• 생성한 프로젝트 선택
• 다음

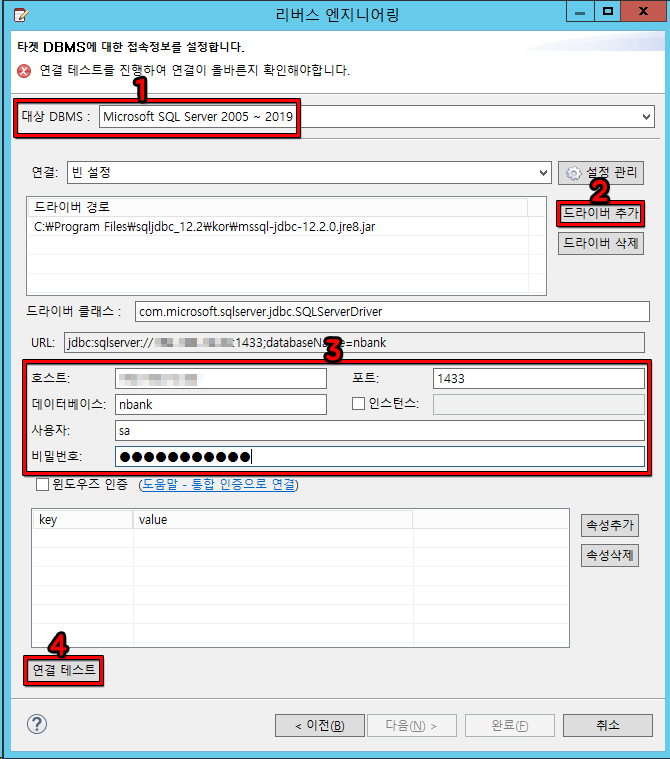

• 1 : 가져올 DBMS 선택
  • 포스팅에서는 MSSQL이므로 SQL Server로 선택
• 2 : JDBC 드라이버 추가
  • 포스팅에서는 MSSQL이므로 mssql-jdbc 드라이버 사용
  • 참고 : mssql jdbc 드라이버 다운로드 주소 (SQL Server JDBC 다운로드)
    • https://learn.microsoft.com/ko-kr/sql/connect/jdbc/download-microsoft-jdbc-driver-for-sql-server?view=sql-server-ver16
  • 참고 : JAVA SDK 8 다운로드 주소 (자바가 설치되어 있어야 합니다.)

    • https://www.oracle.com/kr/java/technologies/javase/javase8-archive-downloads.html
• 3 : 데이터베이스에 접속하는 정보 입력
• 4 : 연결이 되는지 테스트



• 연결 테스트를 누른 후 '연결 성공' 메시지가 출력되면 완료를 눌러 작업 종료



• 완료



• 만약 SSL 드라이버 에러가 뜬다면 아래의 포스팅을 참고해주세요.

2023.05.31 - [Database/MS-SQL] - SQL Server Connect Error) 연결 실패: 드라이버가 SSL(Secure Sockets Later) 암호화를 사용하여 SQL Server로 보안 연결을 설정할 수 없습니다. 오류: "PKIX path building failed"

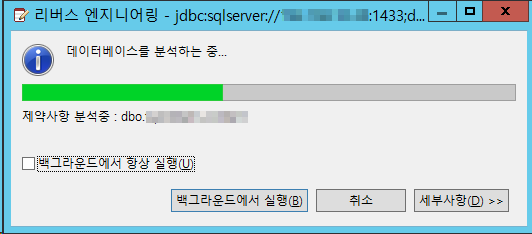

• 리버스 엔지니어링 분석 대기

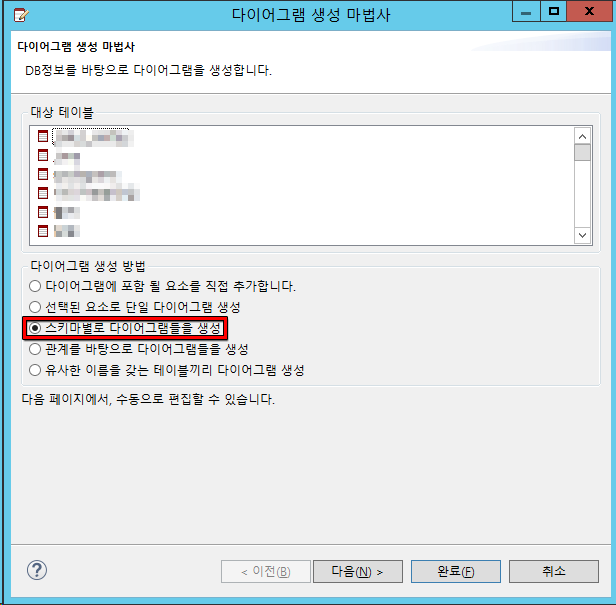

• 분석이 완료되면 다이어그램 생성 방법에서 원하는 방법을 선택 후 완료 버튼 클릭



• 데이터베이스의 테이블이 ERD로 변경된 것을 확인 할 수 있음

---
